Panel–B スペック

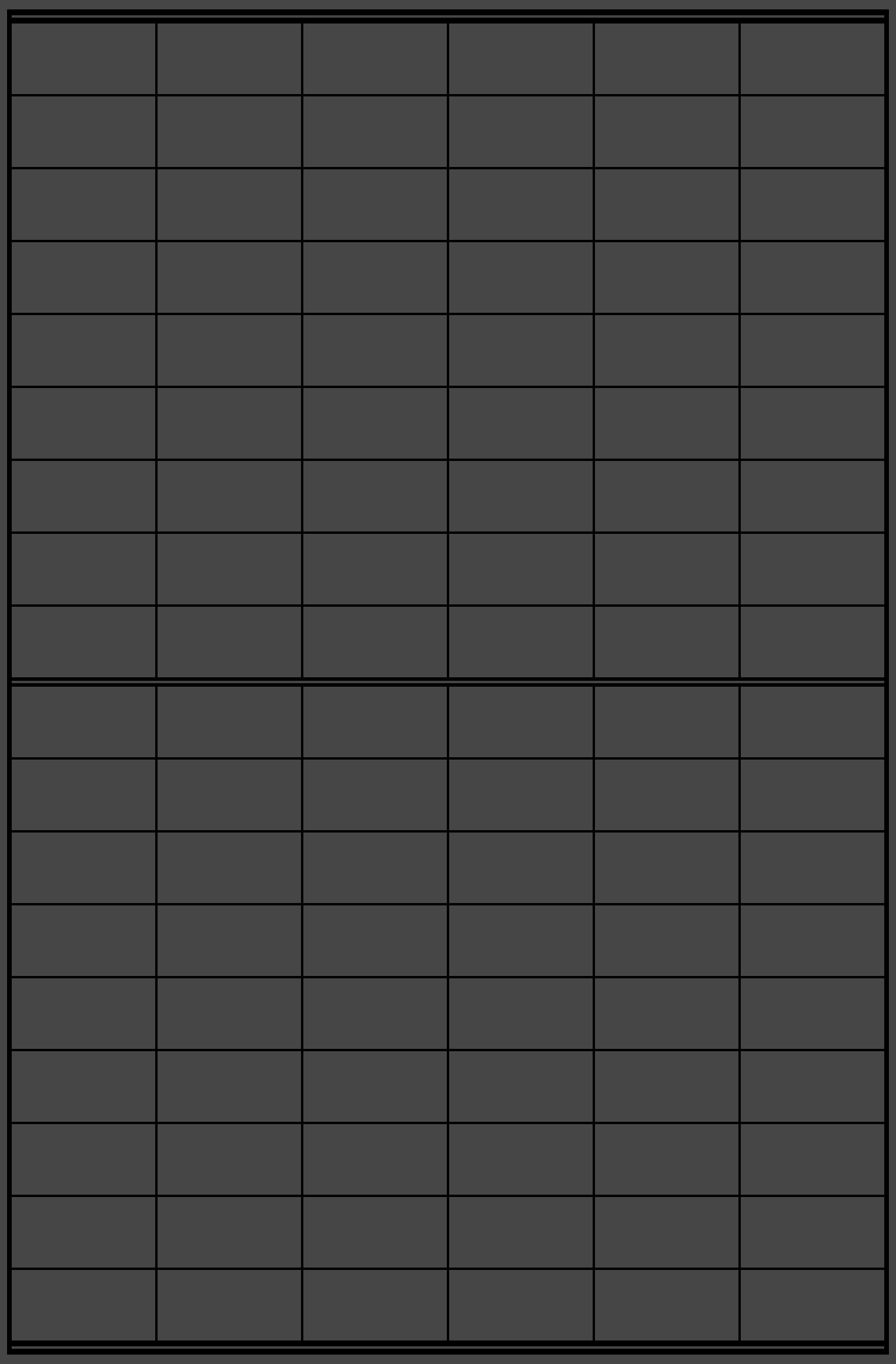

図面: Panel–B
パネル仕様
モジュール質量 (kg)
20.8kg
モジュール寸法 (L × W × H / mm)
1722 × 1134 × 30
電気特性
型式
LR5-54HTB-435M
公称最大出力 Pmax (W)
STC: 435NOCT: 325
公称開放電圧 Voc (V)
STC: 39.63NOCT: 37.21
公称短絡電流 Isc (A)
STC: 14.08NOCT: 11.37
公称最大出力動作電圧 Vmpmax (V)
STC: 33.36NOCT: 30.44
公称最大出力動作電流 Impmax (A)
STC: 13.05NOCT: 10.68
モジュール変換効率 (%)
22.3
動作環境
動作温度範囲
-40℃〜+85℃
動作相対湿度
0〜+3%
最大システム電圧
DC1500V (IEC)
最大逆ヒューズ定格
25A
公称動作セル温度
45±2℃
耐性
Class II
耐火性
Class C (IEC)
機械的強度
前面耐荷重
5400 Pa
背面耐荷重
2400 Pa
耐衝撃性
直径28mmの雹を23m／秒で衝突させる試験に合格
温度係数 (STC)
公称最大出力 Pmax 温度係数
-0.290%/℃
公称開放電圧 Voc温度係数
-0.230%/℃
公称短絡電流 Isc温度係数
+0.050%/℃
保証仕様
免責事項
天災や事故等に起因する不具合
その他、保証書に定める事項
製品保証
15年
リニア出力保証
25年
1年目:-1.5%（保証値:98.5 %)
2年目以降:-0.4 %/年
